3. 1 Circuito eléctrico
Propósito
Que el alumno comprenda qué es un circuito eléctrico, identifique sus componentes básicos y construya un circuito sencillo para explicar su funcionamiento.
3.2 Componentes básicos de un circuito eléctrico
Todo circuito eléctrico necesita, al menos, cuatro componentes.
Fuente de alimentación:
Una fuente de alimentación es un dispositivo que suministra energía eléctrica a un circuito o equipo electrónico. Su función es proporcionar el voltaje y la corriente adecuados para que los componentes funcionen de manera correcta y segura.
Tipos de fuentes de alimentación
- Fuente de corriente alterna (CA o AC)
- Entrega corriente alterna, cuya dirección cambia periódicamente.
- Se encuentra en los contactos eléctricos de casas, escuelas e industrias.
- Ejemplo: la red eléctrica de 127 V o 220 V.
- Fuente de corriente directa (CD o DC)
- Entrega corriente continua, que fluye en un solo sentido.
- Es la más utilizada en circuitos electrónicos.
- Ejemplos: pilas, baterías, eliminadores de corriente y fuentes reguladas.
- Fuente lineal
- Convierte la corriente alterna en corriente directa mediante transformador, rectificador y regulador.
- Produce una salida estable y con poco ruido eléctrico, aunque suele ser más grande y menos eficiente.
- Fuente conmutada (Switching o SMPS)
- Convierte y regula la energía mediante conmutación electrónica de alta frecuencia.
- Es más pequeña, ligera y eficiente que una fuente lineal.
- Se utiliza en computadoras, cargadores de celulares y televisores.
Conductores
Son los cables que unen todos los componentes del circuito.
Generalmente están fabricados de cobre debido a que es un excelente conductor de electricidad.
Función
Permitir el paso de la corriente eléctrica entre los componentes.
Receptor o carga
Es el componente que transforma la energía eléctrica en otro tipo de energía.
Ejemplos:
- LED
- Foco
- Motor
- Bocina
Función
Consumir la energía eléctrica para producir luz, sonido, movimiento o calor.
Interruptor
Es un dispositivo que permite abrir o cerrar el circuito.
Cuando el interruptor está abierto, la corriente no circula.
Cuando el interruptor está cerrado, la corriente puede recorrer todo el circuito.
Función
Controlar el paso de la corriente eléctrica.
3.3 Funcionamiento de un circuito eléctrico
Para que exista corriente eléctrica, el circuito debe encontrarse completamente cerrado.
La corriente sale del polo positivo de la batería, pasa por todos los componentes y finalmente regresa al polo negativo.
Si algún conductor está desconectado o el interruptor permanece abierto, la corriente deja de circular y el circuito deja de funcionar.

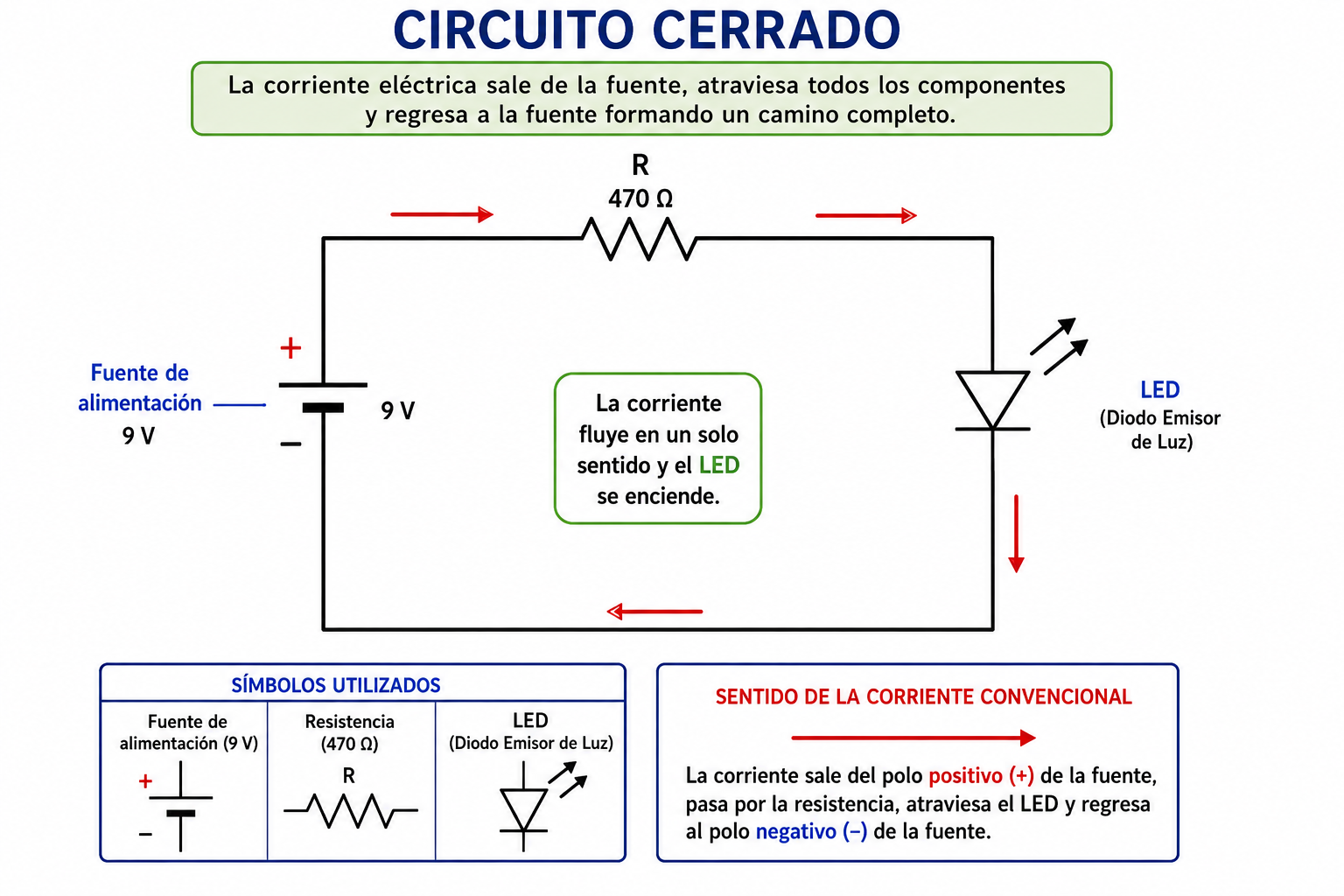

Circuito cerrado
Un circuito cerrado es aquel donde existe un camino completo para el paso de la corriente eléctrica.
En este caso, los dispositivos funcionan normalmente.

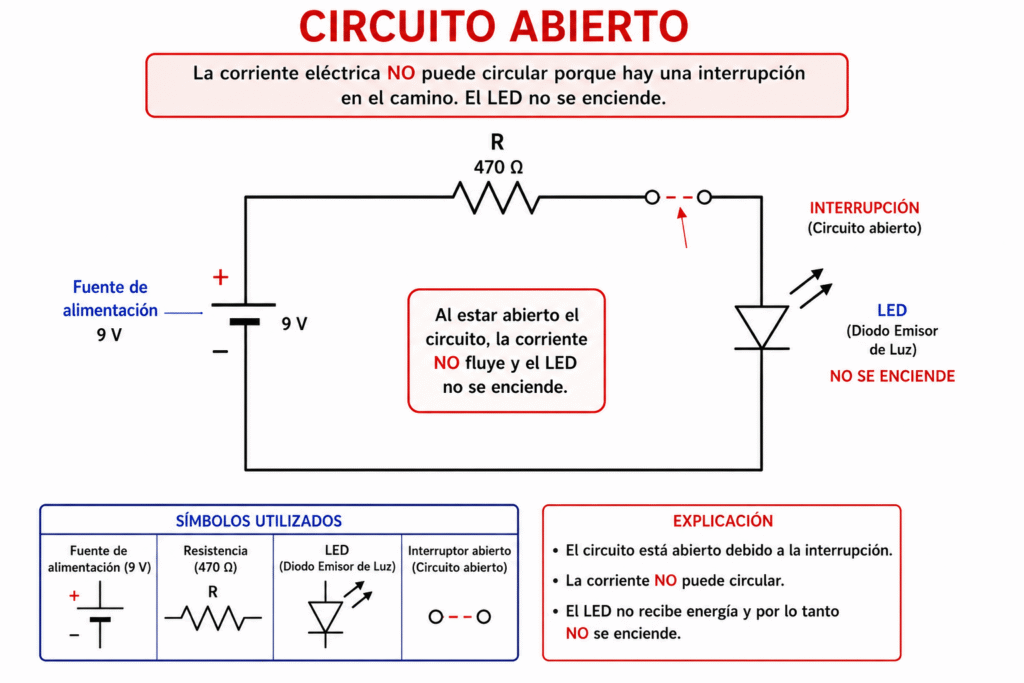

Circuito abierto
Un circuito abierto presenta una interrupción en alguno de sus conductores o componentes.
Como consecuencia, la corriente no puede circular.
Los dispositivos permanecen apagados.
3.4 Representación mediante símbolos eléctricos
Para facilitar el diseño de circuitos, los ingenieros utilizan símbolos eléctricos.
Cada componente tiene un símbolo internacional.
Algunos de los más utilizados son:
- Pila
- Interruptor
- Resistencia
- LED
- Conductores
Estos símbolos permiten elaborar diagramas eléctricos sin necesidad de dibujar los componentes reales.
3.5 Tipos de circuitos eléctricos

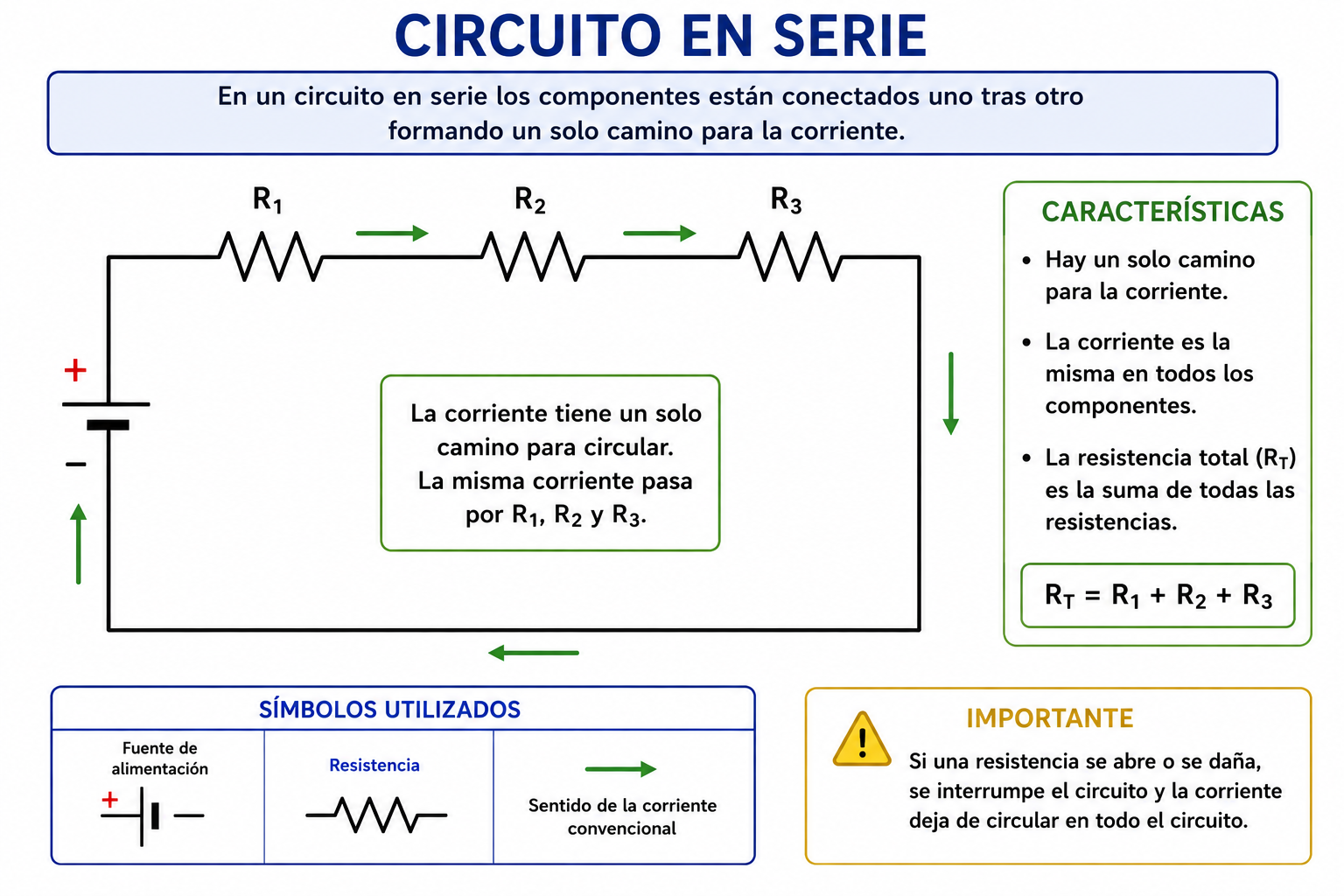

Circuito en serie
En un circuito en serie todos los componentes están conectados uno después del otro.
La corriente eléctrica pasa por cada componente siguiendo un solo camino.
Si uno de los componentes deja de funcionar o se desconecta, todo el circuito deja de funcionar.
En la siguiente imagen se muestran tres resistencias pero pueden ser más elementos.

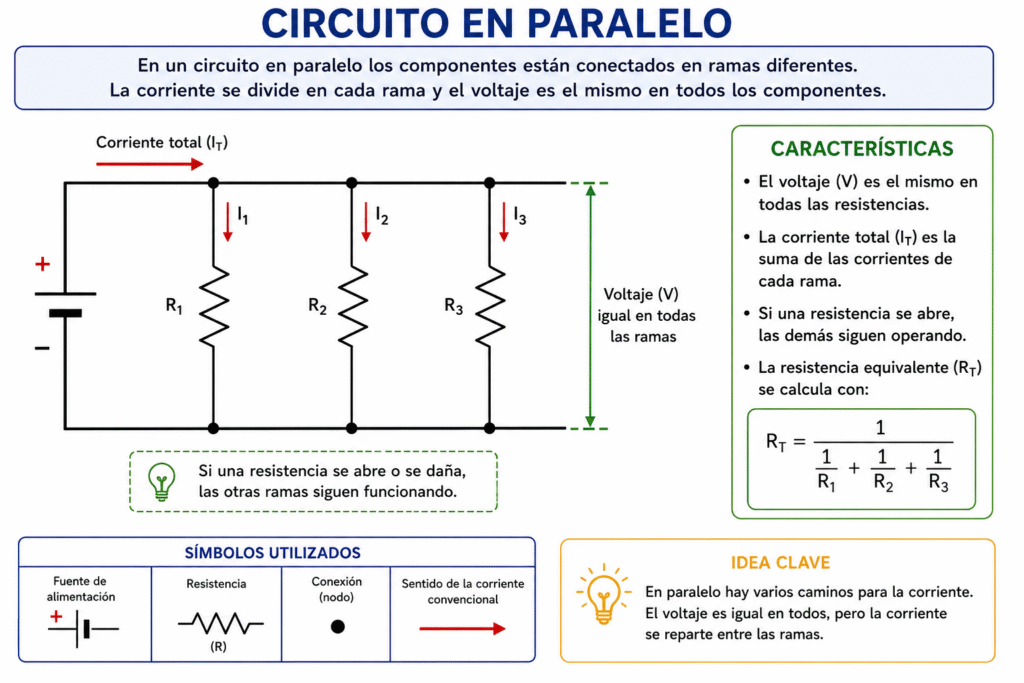

Circuito en paralelo
En un circuito en paralelo existen varios caminos para que circule la corriente eléctrica.
Cada componente funciona de manera independiente.
Si uno deja de funcionar, los demás continúan operando.
3.6 Cuestionario
- ¿Qué es un circuito eléctrico?
- ¿Qué función tiene la fuente de alimentación?
- ¿Cuál es la función de los conductores?
- ¿Qué es un receptor o carga?
- ¿Qué función cumple el interruptor?
- ¿Qué diferencia existe entre un circuito abierto y uno cerrado?
- ¿Qué sucede cuando un circuito permanece abierto?
- ¿Qué diferencia existe entre un circuito en serie y uno en paralelo?
- ¿Por qué se utilizan símbolos eléctricos en los diagramas?
- ¿Qué medidas de seguridad deben seguirse al construir un circuito eléctrico?
